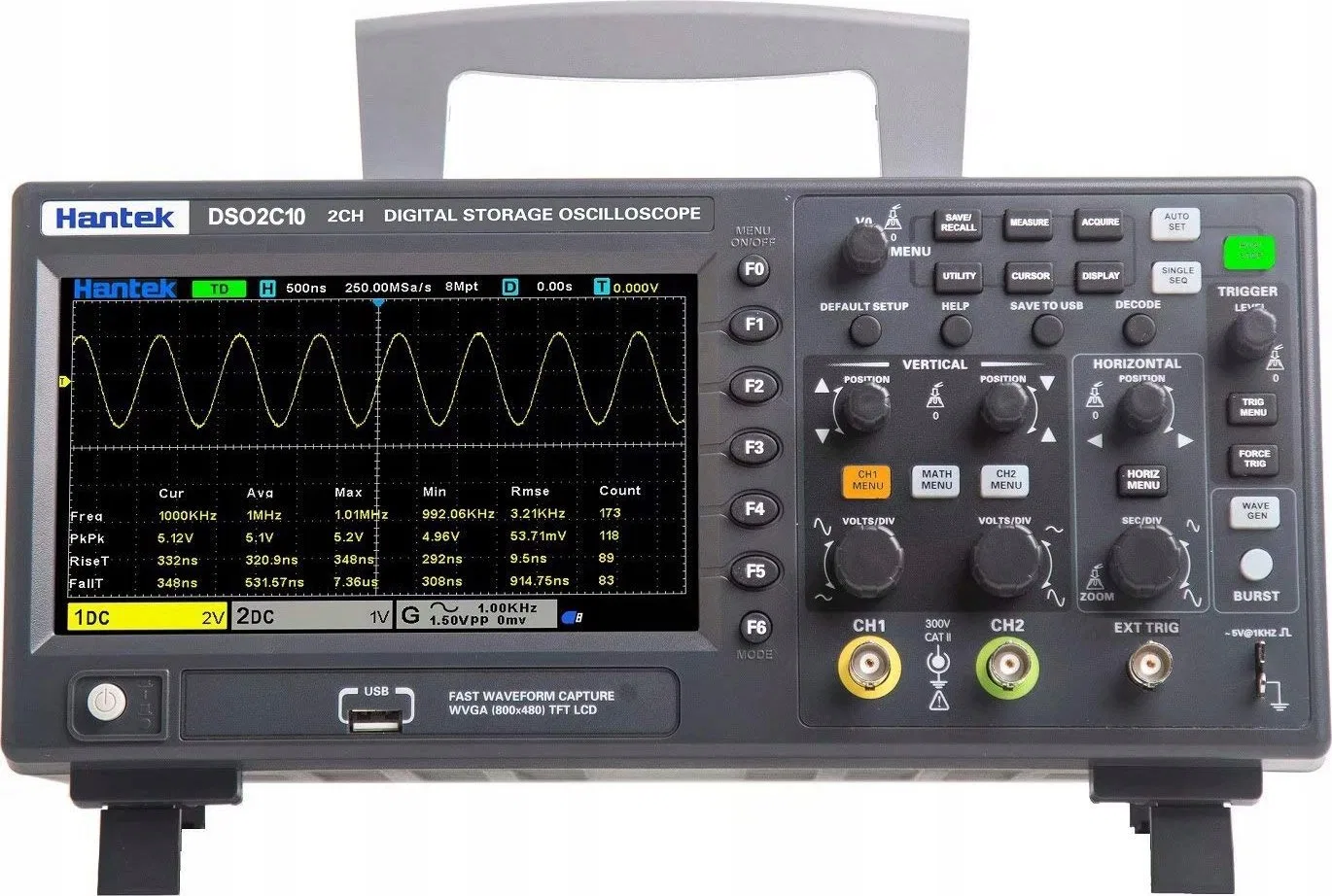

Hantek DSO2C10 - 2-kanałowy oscyloskop 100MHz

DSO2C10 oscyloskop cyfrowy 2x100MHz

Nowa seria oscyloskopów DSO2000 Hantek: DSO2C10 to cyfrowy oscyloskop oferujący dwa kanały wejściowe szerokością pasma 100MHz i próbkowaniem 1GSa/s, rekordem pamięci 8M. Oprogramowanie sterujące pracą oscyloskopu umożliwia samonastawę AUTOSET, automatyczny pomiar 32 parametrów napięciowo-czasowych, dekodowanie magistral szeregowych, analizę FFT, pracę w trybie X-Y, zapis przebiegów, komunikację z komputerem PC. Obsługuje komendy zdalnego sterowania SCPI.

Oscyloskop DSO2C10 wyposażony jest duży kolorowy wyświetlacz TFT o przekątnej 7 cali i wysokiej rozdzielczości 800x480. Jeżeli szukamy podstawowego oscyloskopu cyfrowego do zastosowań serwisowych w warsztacie lub dla początkującego elektronika hobbysty to wybór modelu DSO2C10 wydaje się być złotym środkiem. Oscyloskop DSO2000 Hantek umożliwia obserwację przebiegów do 100MHz co wydaje się być rozsądną wartością.

DSO2C10 dwukanałowy oscyloskop 100MHz Hantek zastępuje starszą już nieprodukowaną konstrukcję DSO5102BM

dane techniczne:

• oscyloskop cyfrowy DSO2C10 produkcji Hantek
• oscyloskop dwukanałowy CH1 CH2
• szerokość pasma: 100MHz dla każdego z kanałów wejściowych
• próbkowanie w czasie rzeczywistym: 1GSa/S

  ▶ 1GSa/s = Giga Sample - miliard próbek na sekundę

• rozdzielczość pionowa: 8bit
• długość rekordu pamięci 8Mpts

  ▶ 8Mpts = 8M points = 8 milionów punktów

• zakres regulacji czułości napięciowej: 2mV/dz. do 10V/dz.
• łatwy w obsłudze
• przejrzyste menu
• funkcja AUTOSET
• 32 pomiary automatyczne

• pomiary kursorami
• dekodowanie magistrali szeregowych i analiza protokołu:

  ▶ RS232 / UART, I2C, SPI, CAN, LIN;

• możliwość zapisu przebiegów

  ▶ referencyjnych REF

  ▶ w formacie CSV do dalszej obróbki w arkuszu kalkulacyjnym

  ▶ obrazów

• funkcje matematyczne
• tryb XY - rysowanie krzywych Lissajous
• analiza FFT
• DVM wbudowany podwójny woltomierz

  ▶ po jednym dla każdego z kanałów wejściowych

  ▶ woltomierz 3 cyfry

• wbudowany częstościomierz 6 cyfr
• obsługa poleceń zdalnego sterowania SCPI
• interfejsy komunikacyjne

  ▶ USB Host

  ▶ USB Devive

• duży wyświetlacz LCD:

  ▶ KOLOROWY

  ▶ matryca TFT

  ▶ przekątna 7 cali

  ▶ duża rozdzielczość: 800x480

zestaw zawiera:

• oscyloskop cyfrowy DSO2C10 Hantek
• sonda oscyloskopowa x1szt.
• z wbudowanym dzielnikiem nacięcia x1/x10
• przewód BNC-krokodyl x1szt.
• przewód USB -1szt.
• instrukcja obsługi angielska -1szt.

tryb XY - krzywa Lissajous (czyt. lisażu)

wyświetlanie w dwóch osobnych oknach

32 rodzaje pomiarów automatycznych ze statystyką

możne zapisać 10 zestawów przebiegów odniesienia

zapis przebiegów CSV i ustawień

funkcja zrzutu ekranu jednym kliknięciem przez USB.

wbudowany cyfrowy multimetr DVM

Digital Volt Meter 3 cyfrowy dla każdego z kanałów

6 cyfrowy miernik czestotliwości

Wyzwalanie i dekodowanie magistrali szeregowych

z funkcją monitorowania protokołu

długość rekordu pamięci do 8Mpts

pozwala zredukować zniekształcenia przebiegu i odtworzyć go w rzeczywistości

PASS / FAIL - funkcja dobry/zły

tworzenie masek

operacje matematyczne

analiza FFT
