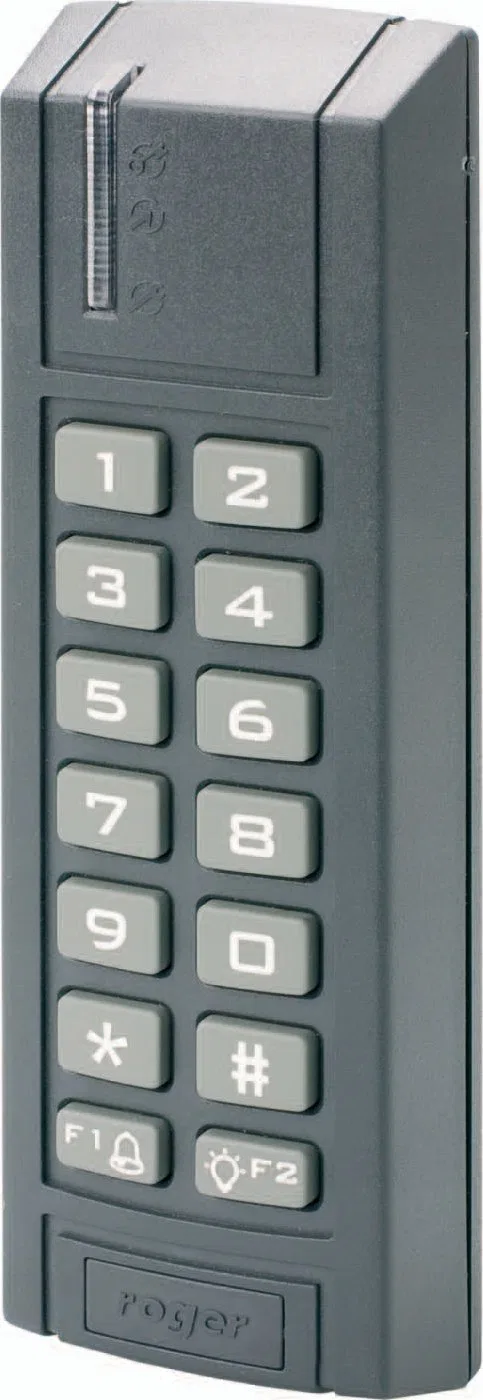

Roger Czytnik zbliżeniowy ROGER MCT12E-IO

Czytnik zbliżeniowy ROGER MCT12E-IO

Opis:

CZYTNIK ZBLIŻENIOWY ROGER

MCT12E-IO

Ważne informacje

• Identyfikacja za pomocą karty i kodu
• Odczyt karty z odległości do 7cm
• Praca w standardzie 125kHz
• Praca w warunkach wewnętrznych i zewnętrznych
• Dwa klawisze funkcyjne
• Wyjście przekaźnikowe

Przeznaczenie

Czytnik przeznaczony jest do pracy w systemie RACS 5 z kontrolerami MC16

Zastosowanie

Czytniki serii MCT12E są terminalami dostępu przeznaczonymi do pracy w systemie kontroli dostępu RACS 5. Czytniki spełniają rolę urządzenia podrzędnego względem kontrolera dostępu i nie są w stanie samodzielnie kontrolować przejścia. Terminale MCT12E umożliwiają odczyt numeru seryjnego (CSN) karty zbliżeniowej EM 125 kHz. Czytniki posiadają zestaw wejść i wyjść, który w większości przypadków pozwala na pełną obsługę przejścia bez konieczności korzystania z wejść i wyjść znajdujących się na kontrolerze dostępu lub module rozszerzeń. MCT12E oferuje trzy wejścia NO/NC, dwa wyjścia tranzystorowe i jedno wyjście przekaźnikowe. Każde z wyjść może być w stanie spoczynkowym (tzw. Polaryzacja normalna) lub załączone (tzw. Polaryzacja odwrotna). Komunikacja z kontrolerem odbywa się za pośrednictwem zmodyfikowanego standardu RS485, który pozwala na tworzenie struktur okablowania typu gwiazda lub drzewo. Magistrala komunikacyjna, do której podłączony jest czytnik, może mieć długość do 1200 m i być wykonana przy użyciu dowolnego rodzaju kabla sygnałowego. Czytnik może zostać zamontowany na ościeżnicy lub na profilach konstrukcyjnych drzwi ze względu na swoje stosunkowo niewielkie wymiary obudowy.

Specyfikacja techniczna

• Odczyt kart zbliżeniowych: EM 125 kHz
• Zasięg odczytu: do 7 cm
• Interfejs komunikacyjny: RS485
• Wskaźniki LED: 3x
• Wejścia NO/NC: 3x
• Wyjście przekaźnikowe: 1.5A/30V
• Wyjścia tranzystorowe: 2x 1A/15V
• Definiowanie polaryzacji spoczynkowej linii wyjściowej: Tak
• Głośnik sygnalizacyjny z regulowanym poziomem dźwięku: Tak
• Klawiatura z regulowanym poziomem podświetlenia: Tak
• Klawisze funkcyjne: 2x
• Wykrywanie otwarcia obudowy oraz oderwania od podłoża: Tak
• Zasilanie: 12VDC
• Konfiguracja niskopoziomowa przez RS485 (RogerVDM): Tak
• Aktualizacja oprogramowania wbudowanego przez RS485 (RogerISP): Tak
• Praca w warunkach zewnętrznych: Tak
• Wymiary (W x S x G): Podstawa standardowa; 152,5 X 46 X 23 mm, Podstawa wysoka; 152,5 X 46 X 35 mm
• Znak: CE

Wyróżnione cechy:

• Napięcie zasilacza: 12 V
• Stopień ochrony obudowy: IP65
• Typ weryfikacji: Karta i kod
• Częstotliwość czytnika : 125 kHz
• Pobór prądu w stanie czuwania: 50 mA
• Pobór pradu w stanie pracy: 100 mA
• Maksymalne obciążenie styków przekaźnika: 30V/1,5A DC/AC
• Przeznaczenie do drzwi: Wszystkie
• Pojemność systemu: Czytnik przeznaczony do systemu RACS 5
• Ilość wyjść przekaźnikowych: 1
• Zasięg odczytu RF ID: 7 cm
• Dostępne tryby pracy: Praca w systemie ROGER RACS 5
