Sonniger WYŁACZNIK MAGNETYCZNY GUARD

Przełącznik magnetyczny kontaktu interfejsu

Przełącznik drzwiowy GUARD (DC) jest dodatkowym elementem służącym do włączania/wyłączania pracy kurtyny w zależności od otwarcia drzwi wejściowych.

Przeznaczony jest do montażu wewnątrz pomieszczeń. W jego skład wchodzi:

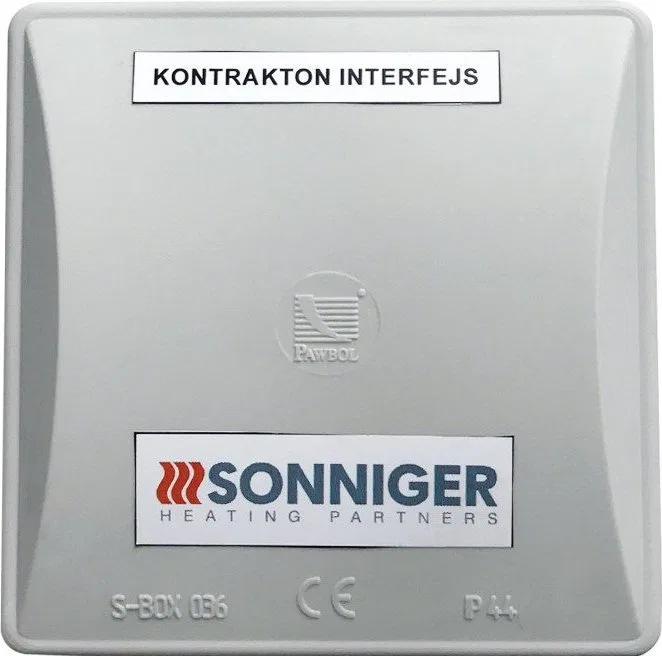

1. Szafka przekaźnikowa – kontakt interfejsu
2. Kontakt do montażu w otworze drzwiowym – łącznik elektroniczny hermetyczny sterowany polem magnetycznym, składa się z elementu stałego oraz ruchomego.

Parametry szafki przekaźnikowej kontaktu

• Zasilanie 230V/50Hz
• Obciążalność styku przekaźnika indukcyjna 5(A)
• Obwód czujnika magnetycznego NC
• IP 66

Schemat szafki przekaźnikowej – kontakt interfejsu

Wymiary kontaktu

W przypadku montażu przełącznika drzwiowego GUARD należy usunąć fabryczną zworę:

• NC-1 dla kurtyny GUARD W (kurtyna z nagrzewnicą wodną)/ GUARD C

(kurtyna bez nagrzewnicy)

• NC-COM dla kurtyny GUARD E (kurtyna z nagrzewnicą elektryczną)
