UPS Pulsar AWZG2-24V2A-B Zasilacz buforowy Grade 2

Zasilacz buforowy w obudowie ściennej Pulsar AWZG2-24V2A-B 27,6VDC 2A 55W Grade 2 max 2x7Ah

AWZG2-24V2A-B AWZG2 27,6V/2A/2x7Ah zasilacz buforowy Grade 2

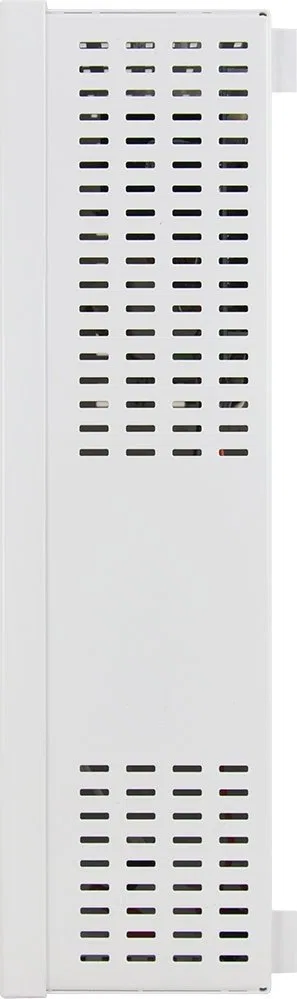

AWZG2-24V2A-B to zasilacz buforowy zaprojektowany zgodnie z wymogami normy (SSWiN) EN50131-6:2017 w stopniu 1, 2 i klasie środowiskowej II oraz (KD) EN60839-11-2:2015+AC:2015 i klasy środowiskowej I. Zasilacze przeznaczone są do nieprzerwanego zasilania urządzeń SSWiN i KD wymagających stabilizowanego napięcia 24V DC (±15%) i wydajności prądowej 2A. Zasilacz został umieszczony w białej metalowej obudowie, znajduje się w niej miejsce na akumulator 2x7Ah. AWZG2-24V2A-B posiada liczne zabezpieczenia gwarantujące ciągłą pracę zasilacza oraz akumulatora takie jak: SCP, OLP, OVP, UVP oraz tamper informujący o nieautoryzowanym otwarciu obudowy. Zasilacz posiada wyjścia techniczne przekazujące informacje o awarii sieci AC oraz awarii akumulatora. 8 mm dystans od podłoża pozwala na łatwe prowadzenie przewodów.

Najważniejsze cechy :

Napięcie zasilania: 230V

Wyjście zasilania: 2 A / 27.6 V DC (sumaryczny prąd wyjściowy wraz z ładowaniem) - dla ogólnego zastosowania

0.58 A / 27.6 V DC - GRADE 1÷2

Zgodność z normami: Norma alarmowa EN50131, Stopień 1÷2, Norma kontroli dostępu EN60839-11

Prąd ładowania akumulatora : 0.5A/1A

Rekomendowany akumulator: 2 x 7Ah

Wymiary: 235 x 305 x 82 [+/-2 mm]

Dystans od podłoża: 8 mm

Zabezpieczenia: SCP, OLP, OVP, UVP, tamper – otwarcie obudowy

Wyjścia techniczne typu OC: EPS – awaria sieci AC, APS – awaria akumulatora (opcjonalny moduł przekaźnikowy AWZ639 zmieniający wyjścia techniczne typu OC na przekaźnikowe)

Zamykanie: skręcana

Montaż: natynkowy

Sygnalizacja: sygnalizacja optyczna LED

Wykonanie: blacha DC01, 1mm, RAL9003 (biały), metalowa

Stopień szczelności :IP 20

Waga: 3,14 kg

Zabezpieczenia zasilania gwarantujące ciągłość pracy.

SCP(Przeciwzwarciowe )-zasilacz odłącza zasilanie po wykryciu zwarcia

OLP(Przeciążeniowe)-zabezpiecza zasilacz przed przeciążeniem

OVP(Nadnapięciowe)-zabezpiecza przed zbyt wysokim napięciem na linii wyjściowej

UVP-ochrona akumulatora przed nadmiernym rozładowaniem

Tamper informujący o nieautoryzowanym otwarciu obudowy.

Wyjścia techniczne

Zasilacz został wyposażony w dwa wyjścia techniczne informujące o awarii sieci AC o awarii akumulatora. Gwarantuje to ciągłą i nieprzerwaną pracę zasilacza.

Kontrola akumulatora

AWZG2-24V2A-B posiada pełną diagnostykę akumulatora w skład, której wchodzi :

-dynamiczny test akumulatora

-kontrola ciągłości obwodu akumulatora

-kontrola napięcia akumulatora

-kontrola stanu bezpiecznika akumulatora

-kontrola ładowania i konserwacji akumulatora

-ochrona akumulatora przed nadmiernym rozładowaniem (UVP)

-zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem

-prąd ładowania akumulatora wybierany zworką

Sygnalizacja optyczna

Zasilacz dzięki sygnalizacji optycznej pozwala w łatwy sposób sprawdzić jego stan.

AC- dioda zielona: w stanie normalnym (zasilanie AC) dioda świeci światłem ciągłym. Brak zasilania AC sygnalizowane jest poprzez zgaszenie diody AC.

LB- dioda czerwona: sygnalizuje proces ładowania akumulatora

AUX- dioda zielona: sygnalizuje stan zasilania DC na wyjściu zasilacza. W stanie normalnym świeci światłem ciągłym, w przypadku zwarcia lub przeciążenia wyjścia dioda jest zgaszona.

SPECYFIKACJA TECHNICZNA

Zasilanie

230 V

Napięcie wyjściowe

22 - 27,6 V – praca buforowa 20 - 27,6 V – praca bateryjna

Zakres regulacji napięcia wyjściowego

27 – 28 V

Pobór prądu na potrzeby własne zasilacza podczas pracy bateryjnej

14mA

Zabezpieczenie w obwodzie akumulatora SCP i odwrotna polaryzacja podłączenia

bezpiecznik topikowy FBAT (awaria wymaga wymiany wkładki topikowej)

Zabezpieczenie akumulatorów przed nadmiernym rozładowaniem UVP

U<20 V (± 0,5V) – odłączenie zacisku akumulatora

Sygnalizacja optyczna

diody LED na PCB zasilacza diody LED na pokrywie zasilacza

Warunki pracy

Temperatura: -10 C ÷ +40 C wilgotność względna 20%...90%, bez kondensacji

Klasa ochronności EN 62368-1

I (pierwsza)

Stopień ochrony EN 60529

IP20

Klasa środowiskowa EN 50131-6

II

Klasa środowiskowa EN 60839-11-2

I (pierwsza)

Temperatura składowania

-20ºC...+60ºC

Wibracje i udary w czasie transportu

Wg PN-83/T-42106

Obudowa

Blacha stalowa DC01 0,7–1,0mm, kolor RAL 9003

Zamykanie

Wkręt walcowy x 2 (z czoła), (możliwość montażu zamka)

CE, 5 lat od daty produkcji

Uwagi

Obudowa posiada dystans od podłoża montażowego w celu prowadzenia okablowania. Chłodzenie konwekcyjne.

Prąd ładowania

0,5 / 1 A

Prąd wyjściowy w dozorze dla stopnia 1, 2 EN50131-6

0,58 A

Sumaryczny prąd wyjściowy wraz z ładowaniem

2 A
